2020年某运营商随着各业务需求倍增， 在碳达峰、碳中和等双碳目标国家策略推动下，根据西安现有枢纽局房空间及市电引入等，新建250架服务器机柜。本设计由中电科普天科技股份有限公司的谢春侠、晏国辉、李兵、袁栋、侯育勃等人经过详细勘察， 完成本次设计任务。项目投产后机房PUE值低于1. 5。

　　浐濡枢纽局通信设备采用“ 一 路市电直供十 一 路240V高压直流 ”供电方式，即 一 路市电由市电直供柜提供，一 路240V高压直流由高压直流系统直流输出柜提供。 西咸枢纽局采用双母线UPS 系统供电， 考虑到电力室安装空间及节能， 本次选用高频模块化UPS。

　　机房内服务器机柜的摆放方式“ 面对面、背靠背 ”摆放方式。泸濡枢纽局采用下送风，在机柜前端铺设可调节进风量的开孔地板，根据设备的散热量来调节风量。西咸枢纽局采用列问送风，封闭冷通道利用列问空调精准送风。对机柜顶部架设顶板， 两侧安装封闭门，封闭整个冷却区域， 达到精确制冷的目的。

　　在设备选用方面，优选自身能耗小、效率高的设备，或有利于提高系统的整体节能效果的模块化UPS 和高压直流系统、精准送风空调，EC风机以及封问的微模块等， 降低机房运行PUE值， 创绿色节能机房。在系统计算方面， 应合理计算， 选择合适的空调容量和数量，避免造成不必要的损耗和浪费。

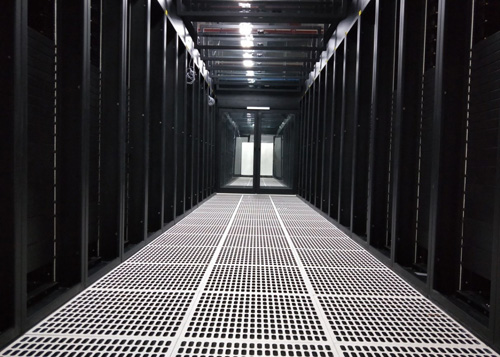

机房整体情况实景图

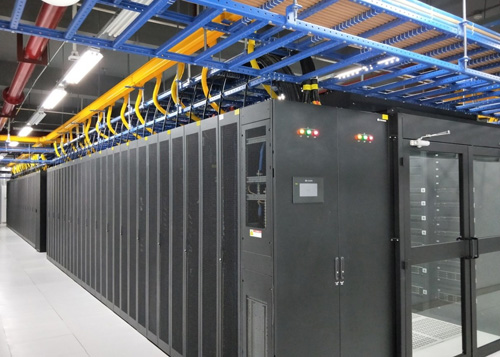

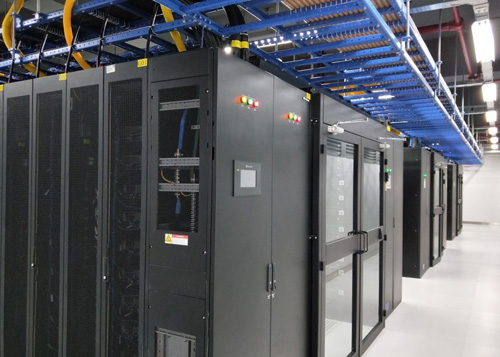

封闭冷通道实景图

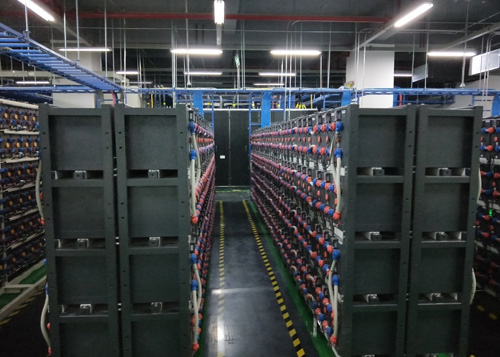

电力室实景图

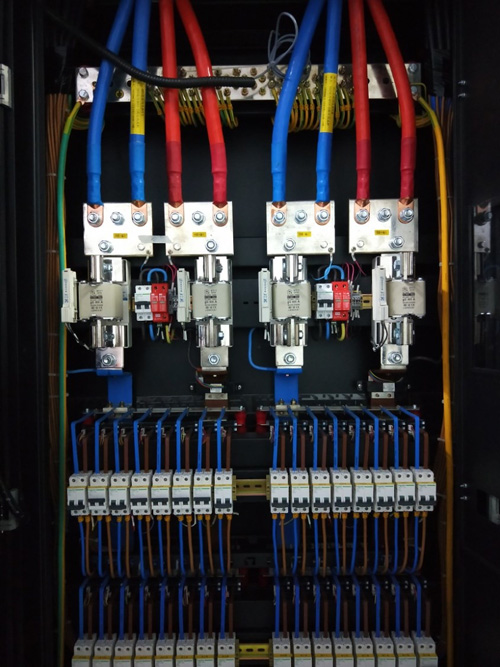

配电柜实景图

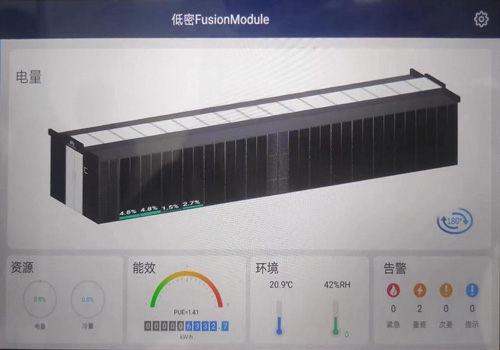

验收测试图

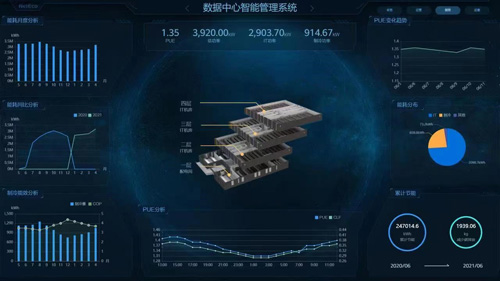

系统 PUE 测试图
